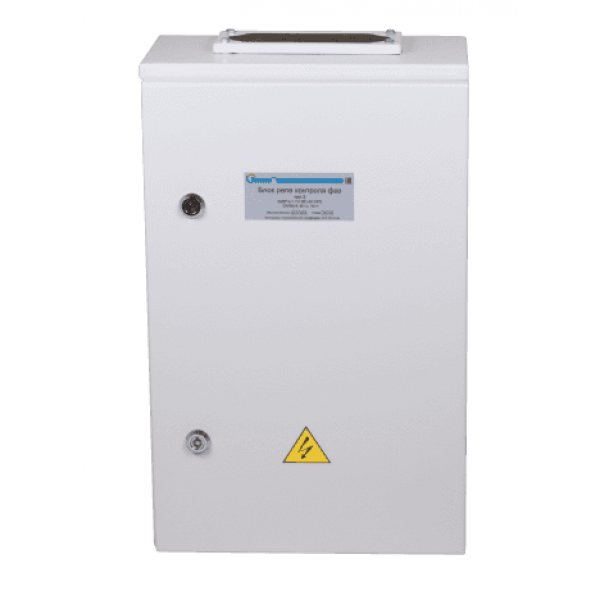

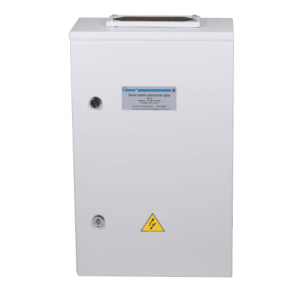

БЛОК РЕЛЕ КОНТРОЛЯ ФАЗ РКФ (ТИП 4)

Блок  реле контроля фаз предназначен для автоматического подключения трехфазной нагрузки к выходам трехфазного стабилизатора. Подходит для всех типов стабилизаторов.

Класс защиты – I, ЭМС по ГОСТ Р 5000009 – 92.

Климатическое исполнение УХЛ 4.2.

Обеспечивает

РКФ обеспечивает отключение нагрузок, когда пропадает одна из фаз, во избежание наиболее серьезных аварий.

Соответствие РКФ модельному ряду стабилизаторов Сатурн и Каскад

Применяется со стабилизаторами Сатурн СНЭ-Т-120.

Конструкция системы

Блок  коммутации выполнен в корпусе для настенной установки.

Под передней дверцей блока находятся:

Клеммы для подключения входной сети и нагрузки;

 Магнитный пускатель;

 Блок реле контроля фаз РКФ-3/1-М1;

Модуль варисторный трехфазный МВТ-470.

В нижней части блока находится фланец для подводящих кабелей.

ВНИМАНИЕ!

Для потребителей, у которых трёхфазная нагрузка состоит из нескольких однофазных, и отключение одной из фаз не приводит к аварии нагрузки - блок РКФ не требуется.

Для таких потребителей защита по фазам осуществляется раздельно.

Способ установки настенный

Номинальное входное напряжение, В, Гц 380/220; 50

Коммутируемый ток (АС3 250 В) 200 А

Регулируемый верхний порог напряжения отключения нагрузки 242 В

Регулируемый нижний порог напряжения отключения нагрузки 176 В

Соответствие РКФ мощности стабилизатора до 120 кВА

Соответствие модельному ряду стабилизаторов Сатурн и Каскад СНЭ-Т-120

Масса, кг 20

Габаритные размеры, мм 380х600х210
